一、概述
    随着我国电力事业的讯速发展和自动化水平的提高，对直流电源、交 流电源等设备及系统的要求越来越高。 电力用直流和交流一体化不间断电 源设备是我公司自主研发、引领行业趋势的新产品，其是将智能高频开关 直流操作电源、电力专用UPS电源与 电力专用逆变电源、通信电源、交流 电源等装置组合为一体，共用直流动力母线、实现统一监控的庞大的电源 系统，是无人值守变电站、数 字化变电站进行网络化管理并实现系统全参 数在线检测功能最佳的专业化解决方案。公司的这些电力自动化电源设备， 为高压断路器分合闸 、继电保护装置、自动装置、信号装置、计算机等使用的直流和交流一体化不间断电 源，主要应用于各大发电公司、国家电网及其各地电力 公司的变电站以及石化、冶金、城市轨道交通等领 域的输变电系统。
二、功能特点

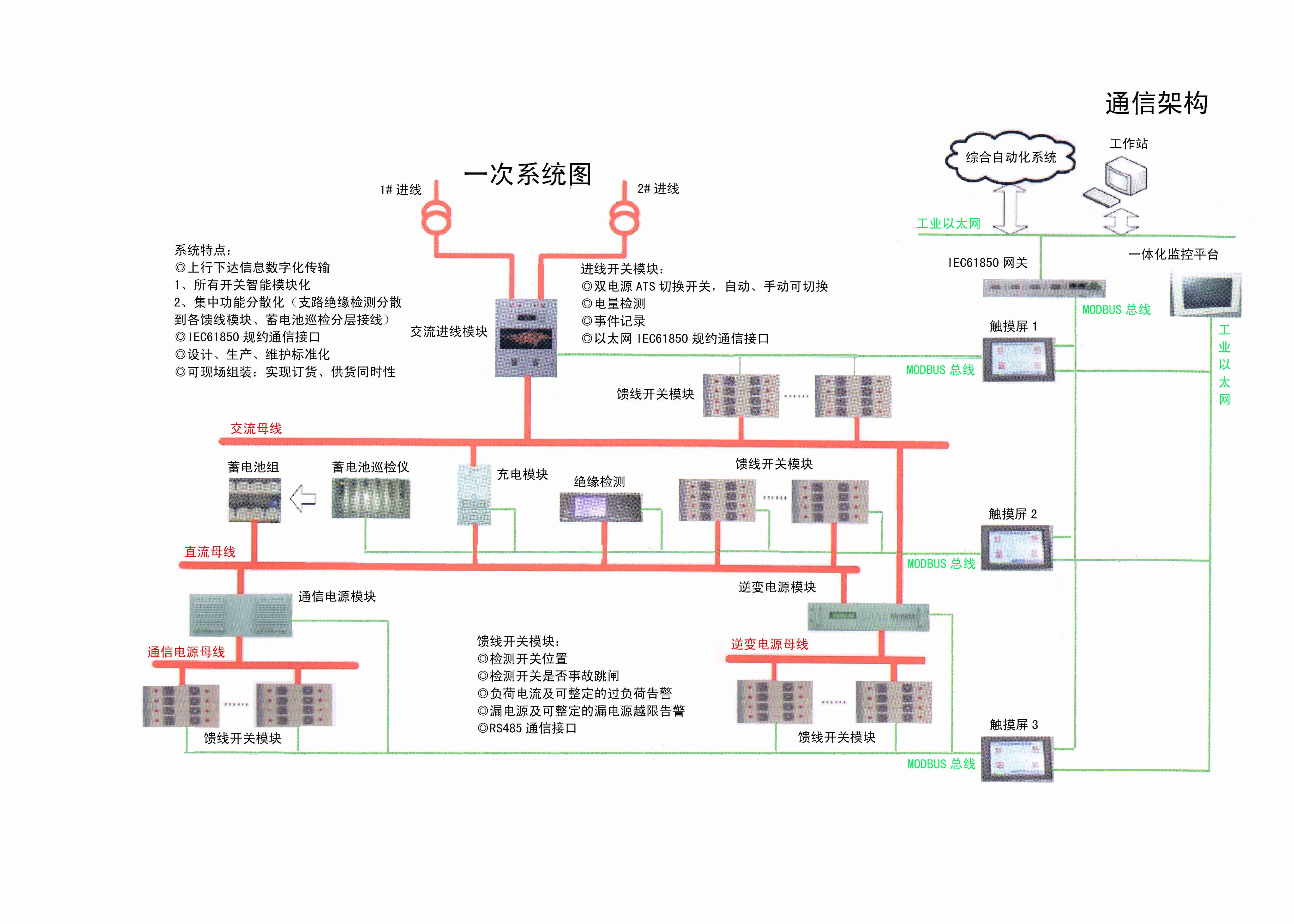

该产品是一个庞大的电源系统，尚源采用自己研发的智能监控模块、高频电源模块、智能接地巡检 模块、智能电池巡检模块、电力专用U PS,电力专用逆变电源等;系统设计结构合理、性能优良、稳定可 靠。由几面到数十面柜体构成，其“一体化”是指共享统一的蓄电池组、统一监 控、统一管理、统一上 传。在该产品推出前，每个共享直流操作电源蓄电池组的电源设备都是各自独立的，由于受接口和通讯 规约等的限制，除 直流操作电源外，大多数没有与远程监控系统通信。该产品是公司首创，属于填补国 内空白和引领行业趋势的新产品，它适应了无人值守变电 站、数字化变电站进行网络化管理的发展需要。 产品构成由智能高频开关直流电源、电力专用UPS、电力专用逆变电源、一体化系统总监控器等 组成。
●能实现两路交流电源的手动、自动切换交流两路电源输入可主从备(可选)。
●电网适应能力强，交流输入电压最高可达456V。系统集成了交流配电、直流配电、高频电源模块、智能接地巡检单元、 智能电池巡检单元和智能监控单元。
●智能的充电管理，系统自动实现主充、均充和浮充的转换，并且不定期转均充功能。
●采用自行开发、生产的软开关电源模块，(N+1)热备份，大大提高了系统可靠性。
●效率高，风冷和自冷两种模块效率均大于97%。
●智能化的充电模块工作管理功能，可根据现场负载情况自动管理模块开启个数，模块轮流工作，提高模块使用寿命。
●有源逆变，放电不再白白损耗掉，通过有源逆变单元使电能回馈电网。
●安全性好，三级防雷和高度的电绝缘防护措施，绝缘监测仪实时监测对地短路情况，确保系统和人身安全。
●完善的保护交流电压过高、过低保护，缺相保护，雷电保护，输出过压、欠压保护，限流、过流保护，温度过高保护，蓄电池过放保护。
●可保留传统电压、电流表并采用全隔离数字表、精度高、直观。
●主要元器件全部采用高质量进口名牌产品，经过严格的进厂检验，质量保证体系保证。
●现代化的生产工艺，严格的静电防护措施。
●出厂前都经过严格的检验,测试，合理的烧机处理。
●具百RS232, RS485, GPRS通讯接口，以太网接口中，有“四遥”功能。
●部颁 IEC61850,CDT, MODBUS, IEC60870-5-103等多种国家电力通信规约可选。
●系统符合国家标准、IEC, UL等国际标准。
三、技术指标
输入电压范围 380VAC士15%
电网频率 50HZ士5%
输入过压告警 437士5VAC
输入欠压告警 323士5VAC
电网调整率 0.1%
输出电流稳流值 0-100连续可调
输出电压稳定范围 100-300V续可调
稳压精度 ≤0.1%
稳流精度 ≤0.1%
纹波系数 ≤0.05%
均流不平衡度 ≤士2%
功率因数 ≥0.99
效率 ≥97%
噪声 ≤50dB
可靠性指标 MTBF,1 OOOOOhr
防护等级 IP30
